प्रक्रिया नियंत्रण प्रणालियों के लिए थर्मल गैस मास फ्लो मीटर

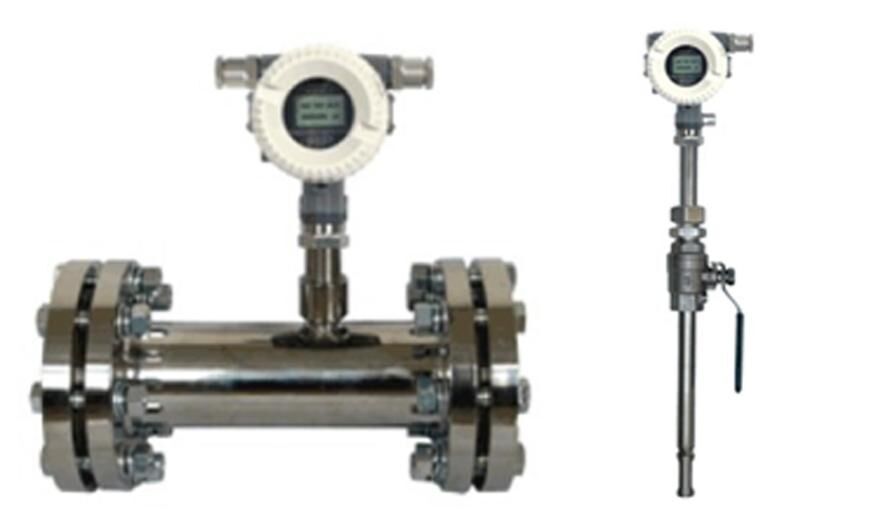

एफएलआर सीरीज थर्मल गैस मास फ्लोमीटर

विवरण

एक थर्मल गैस द्रव्यमान प्रवाह मीटर थर्मल प्रसार के सिद्धांत के आधार पर बनाया गया है और गैसों को सटीक रूप से मापने के लिए निरंतर तापमान अंतर विधि का उपयोग करता है। इसमें एक कॉम्पैक्ट आकार है,उच्च डिजिटलीकरण, आसान स्थापना, और सटीक माप।

सेंसर अनुभाग में दो संदर्भ ग्रेड प्लेटिनम प्रतिरोध तापमान सेंसर होते हैं। संचालन के दौरान एक सेंसर लगातार मध्यम तापमान T1 मापता है;दूसरा मध्यम तापमान से अधिक एक तापमान T2 के लिए स्व-गर्म है और द्रव प्रवाह गति का पता लगाने के लिए प्रयोग किया जाता है, जिसे वेग सेंसर कहा जाता है।

तापमान का अंतर ΔT = T2 T1 है, जहां T2 > T1। जब द्रव के माध्यम से बहता है, गैस अणु सेंसर के साथ टकराते हैं और T2 से गर्मी ले जाते हैं, जिससे इसका तापमान गिर जाता है।निरंतर ΔT बनाए रखने के लिए, T2 के लिए आपूर्ति करंट को बढ़ाया जाना चाहिए। जितनी तेजी से गैस बहती है, उतनी ही गर्मी ले जाती है। गैस प्रवाह दर और बढ़ी हुई गर्मी के बीच एक निश्चित कार्यात्मक संबंध है,जो निरंतर तापमान अंतर सिद्धांत का आधार है.

लाभ

• यह एक वास्तविक द्रव्यमान प्रवाह मीटर है जिसके लिए गैस प्रवाह मापने के लिए तापमान या दबाव मुआवजे की आवश्यकता नहीं होती है, जिससे सरल और सटीक संचालन सुनिश्चित होता है।यह गैस द्रव्यमान प्रवाह या मानक आयतन प्रवाह प्रदान कर सकते हैं.

• इसमें एक व्यापक टर्न-डाउन अनुपात है और यह 100 एनएम/सेकंड से लेकर 0.1 एनएम/सेकंड तक की गैस गति को माप सकता है, जिससे यह गैस रिसाव का पता लगाने के लिए उपयुक्त है।

• इसमें उत्कृष्ट कंपन प्रतिरोध और लंबे सेवा जीवन है। सेंसर में कोई चलती भाग या दबाव-संवेदनशील घटक नहीं होते हैं, जिससे माप की सटीकता कंपन से प्रभावित नहीं होती है।

• यह स्थापित करने और बनाए रखने में आसान है। उचित क्षेत्र की परिस्थितियों में, उत्पादन को बंद किए बिना स्थापना और रखरखाव किया जा सकता है (विशेष अनुकूलन की आवश्यकता है) ।

• यह पूरी तरह से डिजिटल डिजाइन को अपनाता है, सटीक माप और आसान रखरखाव प्रदान करता है।

• RS-485 या HART संचार के साथ, यह कारखाने स्वचालन और सिस्टम एकीकरण का समर्थन करता है।

तकनीकी विनिर्देश

प्रवाह सीमा
