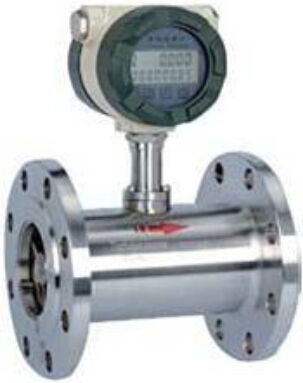

व्यास 4 से 200 मिमी सटीक पानी माप के लिए टरबाइन प्रवाह मीटर

नाममात्र व्यास ((मिमी)

कनेक्शन विधि

4,6,10,15,20,25,32,40 (ट्रेड कनेक्शन)

15,20,25,32,40 (ट्रेड और फ्लैंज कनेक्शन)

50,65,80,100,125,150,200 (फ्लैंज कनेक्शन)

सटीकता वर्ग

नियमित सटीकता ±1%R, ±0.5%R,

उच्चतम सटीकता ± 0.2% R

माप सीमा दर

1:10,1:15,1:20

उपकरण सामग्री

304 स्टेनलेस स्टील; 316L स्टेनलेस स्टील; आदि

मध्यम तापमान ((°C)

-20 ️ +120 °C

परिवेश की स्थिति

तापमानः -10°C+55°C,

सापेक्ष आर्द्रताः 5%~90%

वायुमंडलीय दबाव: 86 ≈ 106 केपीए

संकेत आउटपुट

सेंसरः पल्स आवृत्ति संकेत,

निम्न स्तर≤0.8V

उच्च स्तर ≥8V.

ट्रांसमीटरः वर्तमान संकेत

4×20 एमए डीसी

दो तार

आपूर्ति शक्ति

सेंसरः +12V DC, +24V DC (वैकल्पिक)

ट्रांसड्यूसरः +24V DC

दृश्य प्रदर्शन प्रकार मीटरः 3.2V लिथियम सेल

सिग्नल ट्रांसमिशन लाइन

STVPV 3×0.3 (तीन तार), 2×0.3 ((दो तार)

संचरण दूरी

≤ 1000 मीटर

सिग्नल लाइन इंटरफ़ेस

आंतरिक धागा M20×1.5

धमाका प्रतिरोधी वर्ग

ExdIIBT6

सुरक्षा वर्ग

IP65

नाममात्र

व्यास

(मिमी)

आरनियमित प्रवाह दर (m³/h)

ईxविस्तार प्रवाह दर

(m³/h)

आरनियमित सहिष्णुता दबाव ((Mpa)

विशेष सहिष्णुता दबाव ((Mpa)

(फ्लैंज कनेक्शन)

DN4

0.04 ¢0.25

0.04 ¢0.4

6.3

12, 16, 25

DN6

0.१०१०6

0.06 ¢0.6

6.3

12, 16, 25

DN10

0.2 ¥1.2

0.15 ¥1.5

6.3

12, 16, 25

DN15

0.6 ¢6

0.4 ¢ 8

6.3, 2.5 (फ्लैंज)

4.0, 6.3, 12, 16, 25

DN20

0.8 ∙8

0.45 ₹9

6.3, 2.5 (फ्लैंज)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¥10

6.3, 2.5 (फ्लैंज)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (फ्लैंज)

4.0, 6.3, 12, 16, 25

DN40

2 ¢20

1 ¢20

6.3, 2.5 (फ्लैंज)

4.0, 6.3, 12, 16, 25

DN50

4 ¢40

2 ¢40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

८०-८००

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
