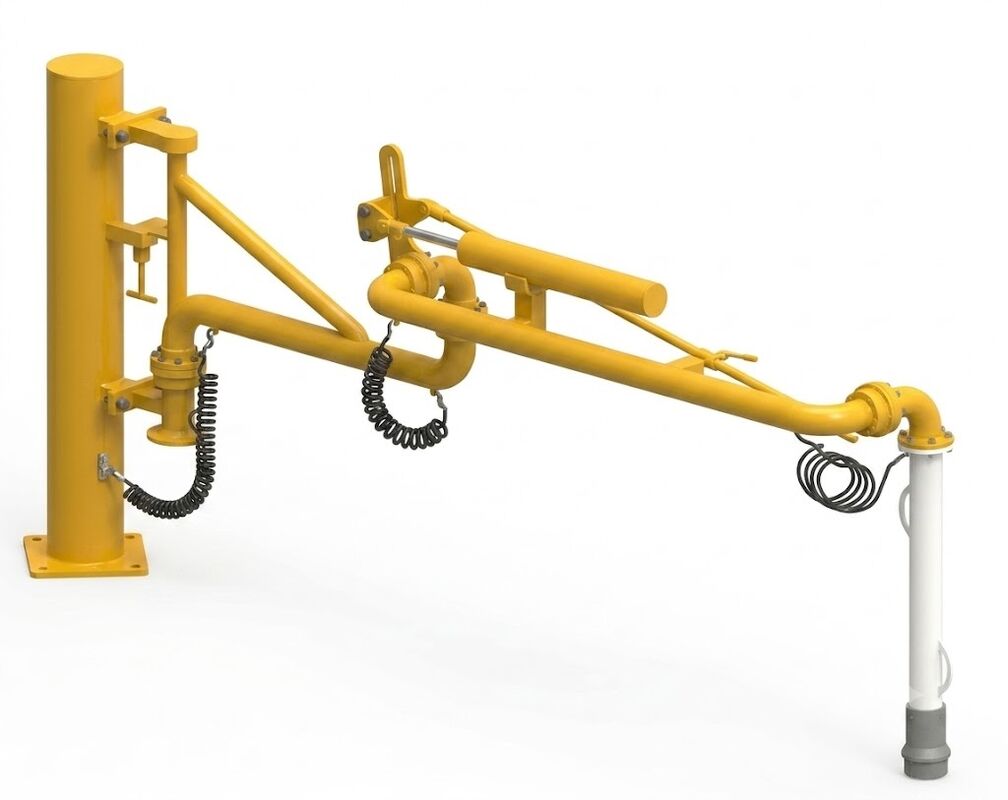

एकल-बांह के साथ शीर्ष लोडिंग आर्म

एकल-बांह के साथ शीर्ष लोडिंग आर्म

विवरण

एकल-बंद शीर्ष लोडिंग बांह विशेष रूप से सड़क टैंकरों और रेल वैगनों पर खुले शीर्ष लोडिंग और अनलोडिंग संचालन के लिए डिज़ाइन किया गया है।

यह टैंकर के ऊपरी मैनहोल के माध्यम से थोक तरल पदार्थों के हस्तांतरण को सक्षम करके एक बहुमुखी, उपयोगकर्ता के अनुकूल और विश्वसनीय समाधान प्रदान करता है

रासायनिक, पेट्रोलियम और औद्योगिक क्षेत्रों में तरल पदार्थों को संभालने के अनुप्रयोगों के लिए।

विनिर्देश

नाममात्र व्यास: डीएन40DN250
डिजाइन दबावः -0.06 एमपीए 2.5 एमपीए
डिजाइन तापमानः -40°C+230°C
पाइपलाइन सामग्रीःएल्यूमीनियम/कार्बन स्टील/स्टेनलेस स्टील/पीटीएफई से बना
ड्रॉप पाइप सामग्रीः एल्यूमीनियम मिश्र धातु या अन्य सामग्री

विशेषताएं

· लचीला घुमावदार डिजाइनः
पाइपिंग संयोजन में चार घुमावदार जोड़ शामिल हैं, जो उत्कृष्ट लचीलापन प्रदान करते हैं और लोडिंग हाथ को टैंकरों तक पहुंचने की अनुमति देते हैं

निर्दिष्ट परिचालन लिफाफे के भीतर कहीं भी स्थित है।

· दूरबीन ड्रॉप पाइप विकल्पः
उच्च प्रोफ़ाइल टैंकरों को शामिल करने वाले अनुप्रयोगों के लिए, नीचे से ऊपर तक भरने की अनुमति देने के लिए एक दूरबीन ड्रॉप पाइप की सिफारिश की जाती है, जिससे अशांति कम होती है

और लोडिंग दक्षता में सुधार।

· छिड़काव और बढ़त प्रभाव को कम करना:
एक ड्रॉप पाइप डिफ्लेक्टर या 45° के कोण पर पाइप आउटलेट स्थापित किया जा सकता है ताकि तरल पदार्थ के छिड़काव और बढ़ते पानी को कम से कम किया जा सके, जिससे टैंकर की सुरक्षा में मदद मिल सके

संरचना और चिकनी भरने के संचालन सुनिश्चित करें।

· सुरक्षित कार्य स्थिति को लॉक करनाः
लोडिंग ऑपरेशन के दौरान लोडिंग आर्म को सुरक्षित रूप से ऑपरेटिंग स्थिति में रखने के लिए एक आउटबोर्ड आर्म लॉकिंग तंत्र प्रदान किया जाता है।

· सुरक्षित पार्किंग स्थिति को लॉक करना:
एक इनबोर्ड आर्म लॉकिंग तंत्र लोडिंग आर्म को उपयोग में नहीं आने पर पार्किंग स्थिति में सुरक्षित रूप से सुरक्षित रखता है।

· सुचारू और संतुलित संचालन:
स्प्रिंग-सिलेंडर काउंटरवेलेंस सिस्टम आउटबोर्ड आर्म और फ्रंट-एंड घटकों के वजन की भरपाई करता है, जिससे आसानी से और

स्थिर ऊर्ध्वाधर गति।

· कुशल लाइन जल निकासीः
एक वैक्यूम ब्रेकर पाइप सिस्टम की तेजी से निकासी की सुविधा के लिए एकीकृत है और ऑपरेशन के बाद तरल प्रतिधारण को रोकता है।

· बढ़ी हुई स्थैतिक सुरक्षाः
एक विरोधी स्थैतिक ग्राउंडिंग डिवाइस प्रभावी रूप से लोडिंग के दौरान तरल प्रवाह द्वारा उत्पन्न स्थैतिक आवेश और भटक धाराओं दूर करने के लिए शामिल है और

अनलोडिंग, परिचालन सुरक्षा में सुधार।

वैकल्पिक सामान

· स्थैतिक ग्राउंडिंग अलार्म:
यदि टैंकर ठीक से ग्राउंड नहीं है तो दृश्य और श्रव्य अलर्ट प्रदान करता है, जिससे स्थैतिक निर्माण को रोका जा सकता है।

· टैंक स्तर अलार्मः
एलार्म या सिग्नल आउटपुट को सक्रिय करता है जब तरल स्तर पूर्व निर्धारित सीमा से अधिक हो।

· पनडुब्बी पंप:
टैंकर से तरल पदार्थ पंप करने के लिए प्रयोग किया जाता है।

· अनुकूलित विन्यासः
अनुरोध पर अतिरिक्त विकल्प उपलब्ध हैं।
