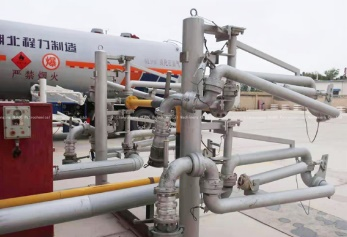

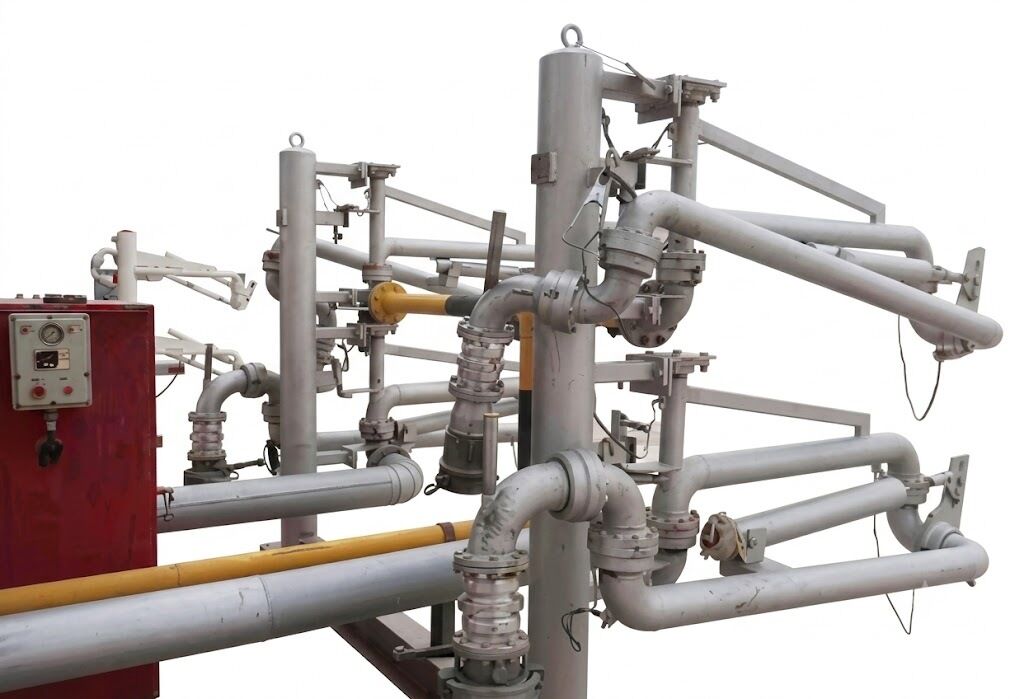

एलपीजी लोडिंग आर्म

एलपीजी लोडिंग आर्म

वर्णन

एलपीजी तल लोडिंग हाथ एक तरल हस्तांतरण हाथ और एक वाष्प वापसी हाथ, सुनिश्चित करने के लिए बनाया शामिल है

सुरक्षित और कुशल एलपीजी लोडिंग और अनलोडिंग ऑपरेशन। दोहरी लाइन कॉन्फ़िगरेशन एक साथ एलपीजी लोडिंग और अनलोडिंग को सक्षम बनाता है।

तरल पदार्थ हस्तांतरण और वाष्प वसूली, विश्वसनीय प्रदर्शन, बढ़ी हुई सुरक्षा और बंद-लूप संचालन प्रदान करता है।

विनिर्देश

ट्रांसफर माध्यमः तरलीकृत पेट्रोलियम गैस (एलपीजी), प्रोपेन, ब्यूटेन आदि।
नाममात्र व्यास: DN50 DN80
डिजाइन दबावः 0.5MPa ∙4.0MPa
डिजाइन तापमानः -40°C+100°C
पाइपलाइन सामग्रीः कार्बन स्टील/स्टेनलेस स्टील

विशेषताएं

· तरल और वाष्प संभाल के लिए दो-बंद डिजाइनः
दोहरी-बांह विन्यास तरल चरण और वाष्प चरण के एक साथ हस्तांतरण को सक्षम बनाता है।

पांच घुमावदार जोड़ों से सुसज्जित, उत्कृष्ट लचीलापन प्रदान करता है और लोडिंग हाथ को टैंकरों तक पहुंचने की अनुमति देता है

ऑपरेटिंग लिफाफे के भीतर कहीं भी स्थित है।

· आपातकालीन अलगाव सुरक्षाः
पाइप प्रणाली को क्षति से बचाने के लिए आउटबोर्ड आर्म एक वैकल्पिक अलगाव युग्मक से सुसज्जित किया जा सकता है

दुर्घटनाग्रस्त टैंकर के प्रस्थान या आपातकालीन खींचने की स्थिति में।

· लचीला कनेक्शन विकल्पः
लोडिंग आर्म को टैंकरों से या तो फ्लैंज कनेक्शन या कैमलॉक युग्मन के माध्यम से जोड़ा जा सकता है।

उपयुक्त कनेक्शन विधि टैंकर प्रकार और ग्राहक की आवश्यकताओं के अनुसार चुना जा सकता है,

त्वरित और सुरक्षित कनेक्शन सुनिश्चित करना।

· सुरक्षित पार्किंग स्थिति लॉकः
एक इनबोर्ड आर्म लॉकिंग तंत्र लोडिंग आर्म को सुरक्षित रूप से पार्किंग स्थिति में रखता है जब यह काम नहीं करता है।

· सुचारू और संतुलित आंदोलन:
स्प्रिंग-सिलेंडर काउंटरवेलेंस सिस्टम आउटबोर्ड आर्म और फ्रंट-एंड घटकों के वजन की भरपाई करता है,

चिकनी और बिना प्रयास के ऊर्ध्वाधर आंदोलन सुनिश्चित करना।

· बढ़ी हुई स्थैतिक सुरक्षाः
एक विरोधी स्थैतिक उपकरण प्रभावी रूप से पाइपलाइन के माध्यम से तरल प्रवाह द्वारा उत्पन्न स्थैतिक शुल्क और भटक धाराओं को भंग करता है

लोडिंग और अनलोडिंग के दौरान प्रणाली, परिचालन सुरक्षा में सुधार।
